Super HAD II CCD 特点介绍

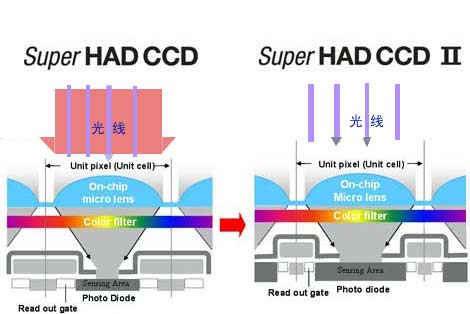

　　这是摄像机CCD上一个感光点的结构原理图，1、比普通CCD多了一个聚光透镜，这个目的是增加采光量；2、增大感光点的受光面积，这可以增强物体反射进入CCD像素点的色彩和亮度。

　新近SONY Super HAD II CCD芯片分别为ICX633AK,ICX639AK

CCD 名称	CCD 型号	CCD 尺寸	CCD感度
Super HAD II	ICX639AK	1/3"	2250
Super HAD	ICX409AK	1/3"	950
Exview	ICX259AK	1/3"	1100

＊　Super HAD CCD是SONY公司发明的一种CCD专利。
　　HAD（HOLE-ACCUMULATION DIODE）传感器是在N型基板，P型，N+2极体的表面上，加上正孔蓄积层，这是SONY独特的构造。由于设计了这层正孔蓄积层，可以使感测器表面常有的暗电流问题获得解决。另外，在N型基板上设计电子可通过的垂直型隧道，使得开口率提高，换句换说，也提高了感度。在80年代初期，索尼将其领先使用在INTERLINE方式的可变速电子快门产品中，即使在拍摄移动快速的物体也可获得清晰的图象。
　　进入90年代后期以来，CCD的单位面积也越来越小，1989年开发的微小镜片技术，已经无法再提升感亮度，如果将CCD组件内部放大器的放大倍率提升，将会使杂讯也被提高，画质会受到明显的影响。索尼在CCD技术的研发上又更进一步，将以前使用微小镜片的技术改良，提升光利用率，开发将镜片的形状樶 优化技术，即索尼 SUPER HAD CCD技术。基本上是以提升光利用效率来提升感亮度的设计，这也为目前的CCD基本技术奠定了基础。
